酒店游泳池臭氧消毒系統設計

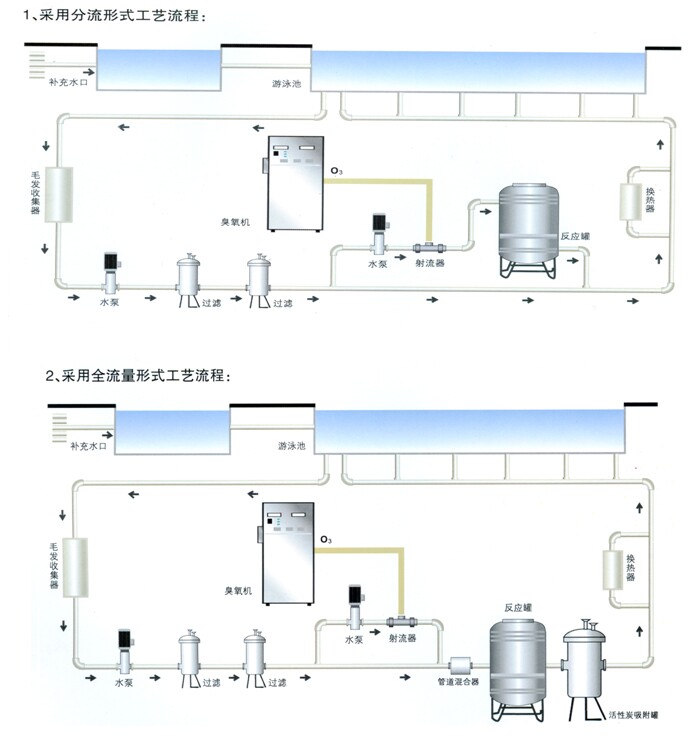

游泳池臭氧消毒系統兩種投加方式：
酒店游泳池臭氧消毒系統設計：
根據業主提供資料：
泳池18*7*1.2 泳池總水量160 水4~6小時循環，設計每小時水量40T/h
按CT值1.6配40g氧氣源臭氧發生器 混合時間取4分鐘
利用旁流量投加臭氧，旁流量為主管道40*25%=10T/h
反應罐容積(m3)=循環水流量(m3/h)×旁流水百分比(%)×反應時間(h)
=40*25%*4/60=0.67立方
V=π*r2*h
取Φ=800mm h=1400mm
酒店游泳池臭氧消毒系統配置：

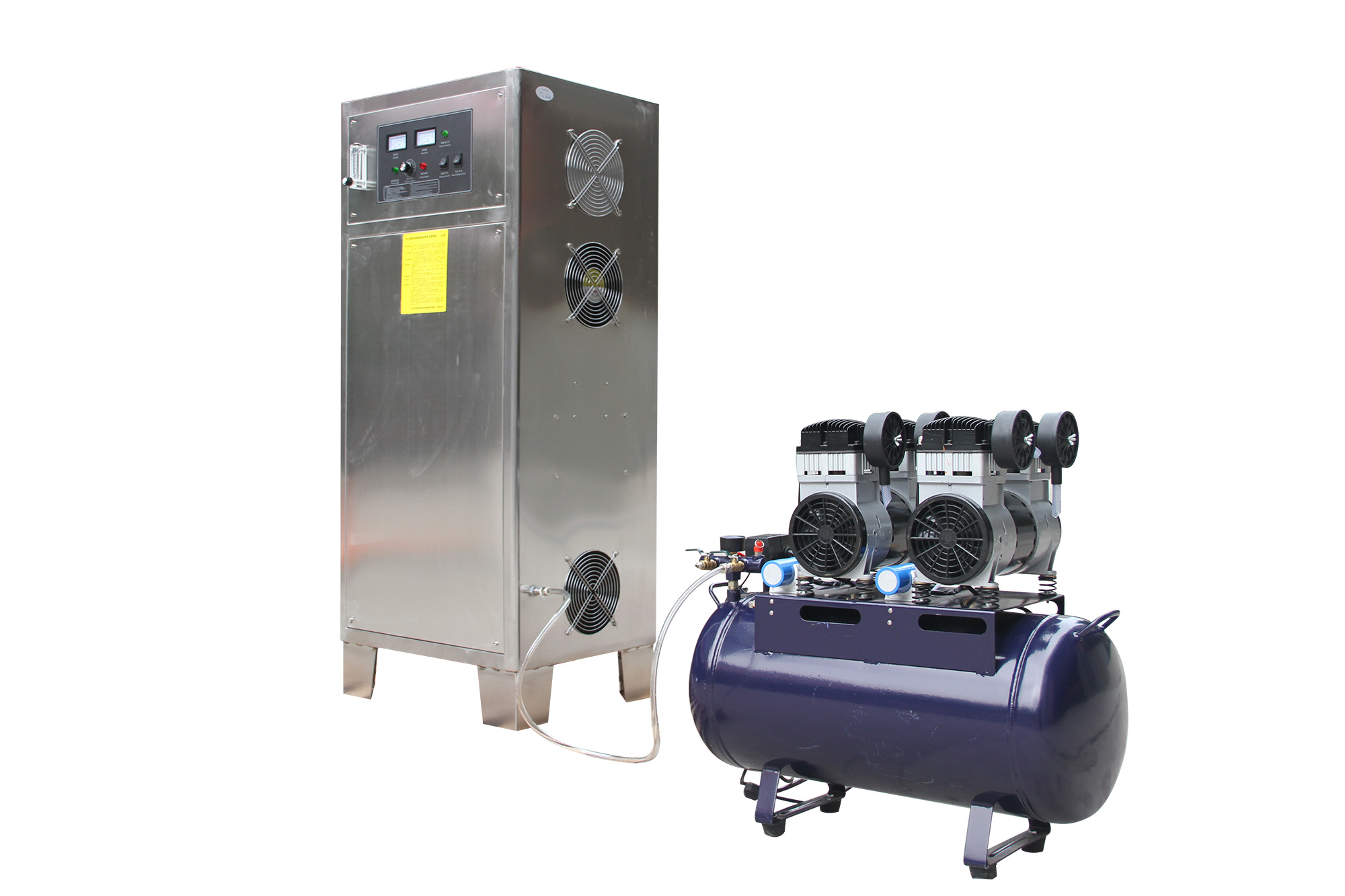

HY-016-40A 40g氧氣源發生器參數：
機箱尺寸：55*40*103cm
功率：1100W
重量：75.5KG
臭氧產量：40g/h
輸入電壓：220V 50Hz
臭氧濃度：70-90mg/L
冷卻水量：0.3-0.4T/h
臭氧尾氣處理器 600W

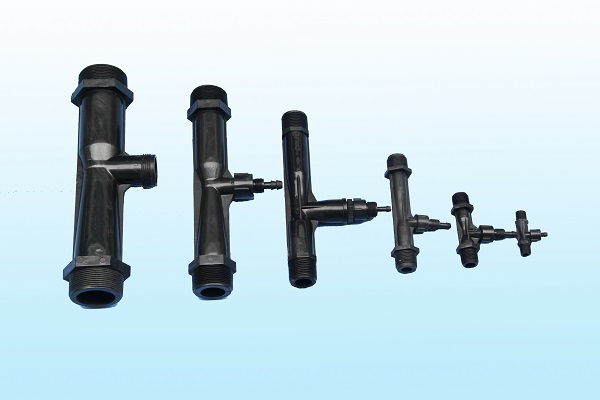

射流器 1.5寸

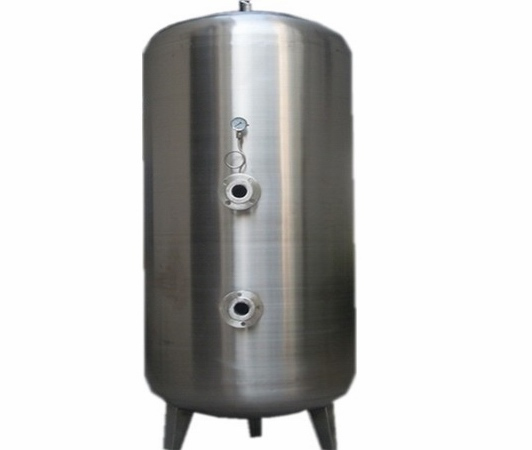

臭氧反應罐 （Φ=800mm h=1400mm 厚度3mm 304不銹鋼 ）
臭氧與水的混合方式為增加泵加射流器法混合，用裝在旁流管上的射流器把臭氧導入水中，為了保證射流器的進水壓力，在旁流管上安裝管道泵加壓。射流器后的水和臭氧混合液從上側進入反應罐充分接觸后從下側出水與游泳池循環水主管相接。旁流管水流量為循環水主管流量的25%（10T/h），保證臭氧在進入主管線前有足夠的傳質效率和足夠的接觸時間（4分鐘）。
