現(xiàn)代社會，產(chǎn)品的包裝在營銷中的作用十分重要，包裝覆膜作是包裝行業(yè)的必不可少的一道工序，覆膜屬于印后加工的一種主要工藝，是將涂布黏合劑后的塑料薄膜，與紙質(zhì)印刷品經(jīng)加熱、加壓后黏合在一起，形成紙塑合一的產(chǎn)品，它是目前常見的紙質(zhì)印刷品印后加工工藝之一。經(jīng)過覆膜的印刷品，由于表面多了一層薄而透明的塑料薄膜，表面更加平滑光亮，不但提高了印刷品的光澤度和牢度，延長了印刷品的使用壽命，同時塑料薄膜又起到防潮、防水、防污、耐磨、耐折、耐化學(xué)腐蝕等保護作用。增加粘度的傳統(tǒng)方法是利用高壓放電產(chǎn)生的電弧，快速的在薄膜表面形成大量的坑，以此來增加薄膜與紙張的接觸面積，從而提高粘度，該方法工藝成熟，為國內(nèi)包裝覆膜廠家大量使用，能基本滿足包裝覆膜的要求，但是成本較高，覆膜粘度不夠，因此尋求一種更加有效的方法是當(dāng)務(wù)之急。
1．提高薄膜的可印性
從理論上講，在承印物上要獲得良好的可印性，承印物的表面張力應(yīng)高于印刷油墨的表面張力。
PP、PE膜系非極性高分子材料，化學(xué)性能穩(wěn)定，表面張力小，加之合成樹脂時添加的開口劑、抗靜電劑、耐老化劑等影響，難與油墨黏結(jié)。
為了提高塑料薄膜的表面張力，改善其潤濕性能和黏結(jié)性能，從而提高印刷油墨的牢度，常用塑料薄膜表面處理的方法有：電暈處理法、化學(xué)處理法、機械打毛法、涂層法等，其中最常采用的是電暈處理法。
電暈處理法的基本原理是：利用高頻(中頻)高壓電源，在放電刀架和刀片的間隙產(chǎn)生一種電暈釋放現(xiàn)象，對塑料薄膜進行表面處理，這種方法叫電暈處理，也稱電子沖擊或電火花處理。其處理作用為：
1）通過放電，使兩極之間的氧氣電離，產(chǎn)生臭氧。臭氧是一種強氧化劑，可以立即氧化塑料薄膜表面分子，使其由非極性轉(zhuǎn)化為極性，表面張力提高。普通的電暈機，是通過火花來產(chǎn)生臭氧，采取的是外部放電，臭氧產(chǎn)量低，我公司佳環(huán)臭氧電器的是臭氧管式放電，臭氧發(fā)生器的濃度高濃度可以達80-120mg/L，大大提高臭氧的利用率，從而提高薄膜的粘合度。
2）電子沖擊后，使薄膜表面產(chǎn)生微凹密集孔穴，使塑料表面粗化，增大表面活性。
在它們的共同作用下，使塑料薄膜表面產(chǎn)生活化、表面能增加。通過電暈處理可使聚烯烴薄膜的濕張力提高到38達因/厘米；可使聚酯薄膜的表面濕張力達到52-56達因/厘米以上。電暈處理塑料薄膜表面濕張力的大小與施加于電極上的電壓高低、電極與電暈處理輥之間的距離等因素有關(guān)。當(dāng)然，電暈處理應(yīng)當(dāng)適度，并非電暈處理強度越高越好。這里值得注意的是塑料薄膜與電暈處理輥之間應(yīng)避免夾入空氣，否則有可能使薄膜的反面也被電暈處理了。
反面電暈造成的后果是：
1有可能產(chǎn)生油墨印刷的反粘現(xiàn)象；
2在鍍鋁時會發(fā)生鍍鋁層轉(zhuǎn)移，在涂膠時會發(fā)生涂膠層轉(zhuǎn)移。
防止薄膜反面電暈的主要措施是要調(diào)節(jié)好電暈處理輥前的橡膠壓緊輥的壓力，壓緊輥兩端壓力既要一致且壓力大小又要合適。另外，電暈輥和壓緊輥必須進行嚴(yán)格的動靜平衡試驗，徑向跳動要求小于0.05毫米，目的是保證塑料薄膜平整地進入電暈輥、防止夾入空氣，從而避免發(fā)生反面電暈的現(xiàn)象。
3.臭氧薄膜處理流程
優(yōu)質(zhì)的電暈放電法—氧氣源臭氧發(fā)生器系統(tǒng)，是由1臺臭氧機，由1臺無油空氣壓縮機、1臺制氧機，1套吸附干燥機及冷干機空氣過濾系統(tǒng)組成。

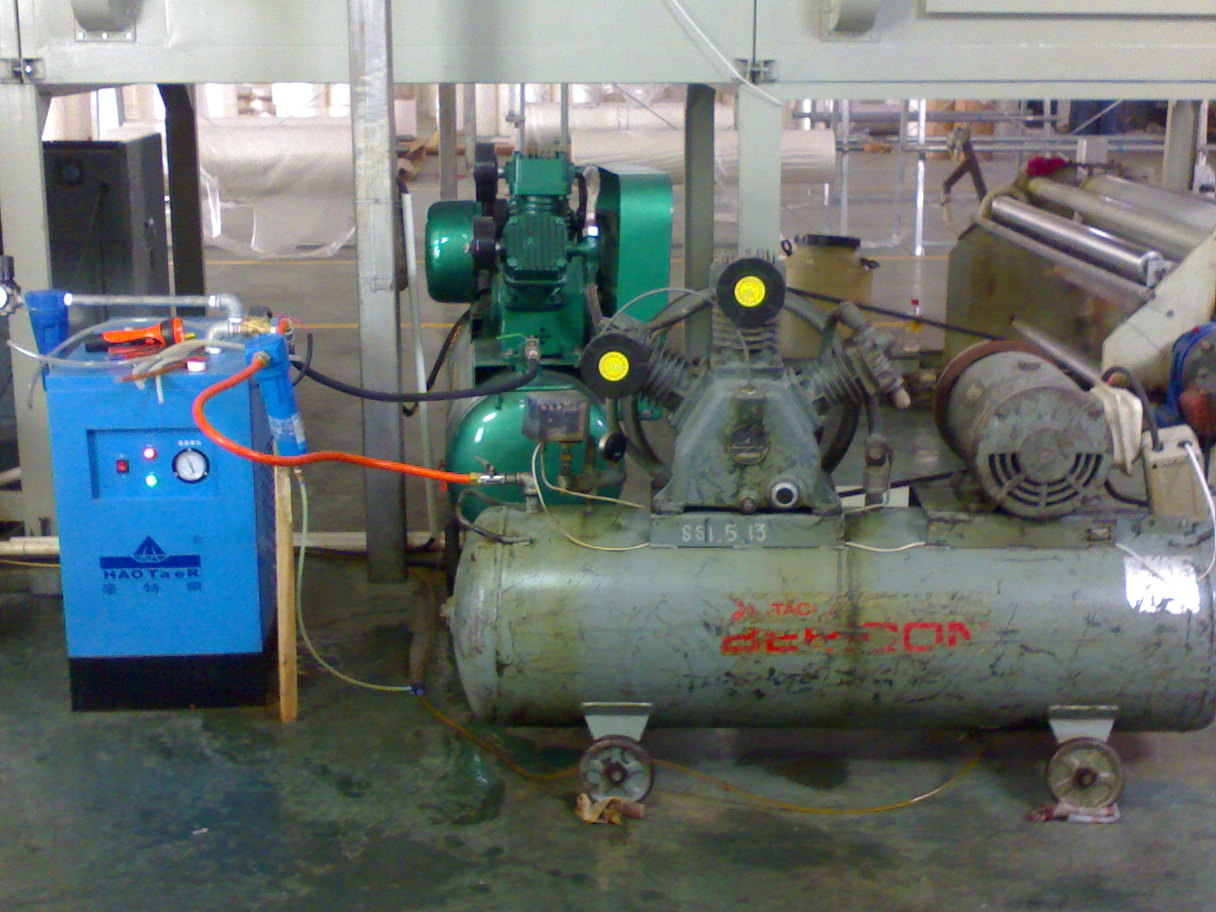

一套氧氣源臭氧發(fā)生器系統(tǒng)組成：

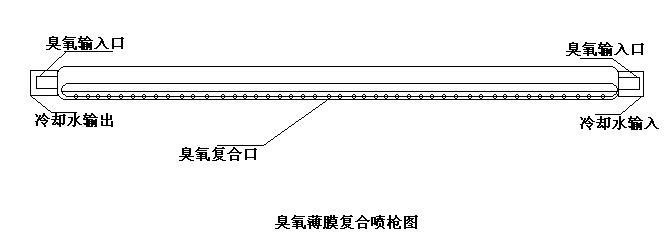

臭氧薄膜復(fù)合復(fù)合槍圖：
臭氧發(fā)生器所產(chǎn)生的臭氧進入水冷卻臭氧復(fù)合管。臭氧復(fù)合管采用多孔噴射技術(shù)讓臭氧直接與薄膜接觸氧化，從而大大提高了薄膜的粘合度。氧的強氧化性，改變薄膜與紙張的極性，增加粘合牢度。
佳環(huán)專業(yè)生產(chǎn)臭氧發(fā)生器、臭氧包裝覆膜機，該設(shè)備臭氧濃度高、效率高、穩(wěn)定性好，產(chǎn)量濃度可調(diào)，可廣泛適用于包裝覆膜領(lǐng)域，臭氧應(yīng)用于包裝覆膜時有以下幾點需注意：
1、由于包裝覆膜時溫度較高，超過200度，企業(yè)業(yè)主會擔(dān)心臭氧還未反應(yīng)即分解為氧氣，針對此類擔(dān)心大可不必，臭氧雖然在高溫下會極快分解，但同時與薄膜、紙張的反應(yīng)速度也會加劇，分解的速度遠不及反應(yīng)速度；包裝覆膜的工序也是瞬間完成的，實際上，在此溫度情況下，反而對臭氧對薄膜的反應(yīng)有利。
2、包裝覆膜的工序時間較短，因此臭氧出氣濃度是極為重要的，低濃度臭氧氧化性不夠，反應(yīng)時間過長，在該工序完成時，臭氧的反應(yīng)可能還未完成。因此臭氧發(fā)生器（臭氧覆膜機）必須選擇高濃度氧氣源臭氧機，市面上臭氧設(shè)備魚龍混雜，企業(yè)業(yè)主還需擦亮雙眼。
3、雖然臭氧作為氣體，其擴散性非常好，但是因為包裝覆膜的時間短，在工藝上，應(yīng)盡量考慮臭氧氣體充分?jǐn)U散接觸到薄膜與紙張的每個角落。
佳環(huán)生產(chǎn)的臭氧覆膜機（臭氧發(fā)生器）已應(yīng)用于薄膜企業(yè)的生產(chǎn)線，運行狀況良好，采用臭氧處理后，覆膜的粘度、牢度大大增加，并為企業(yè)節(jié)約了生產(chǎn)成本。

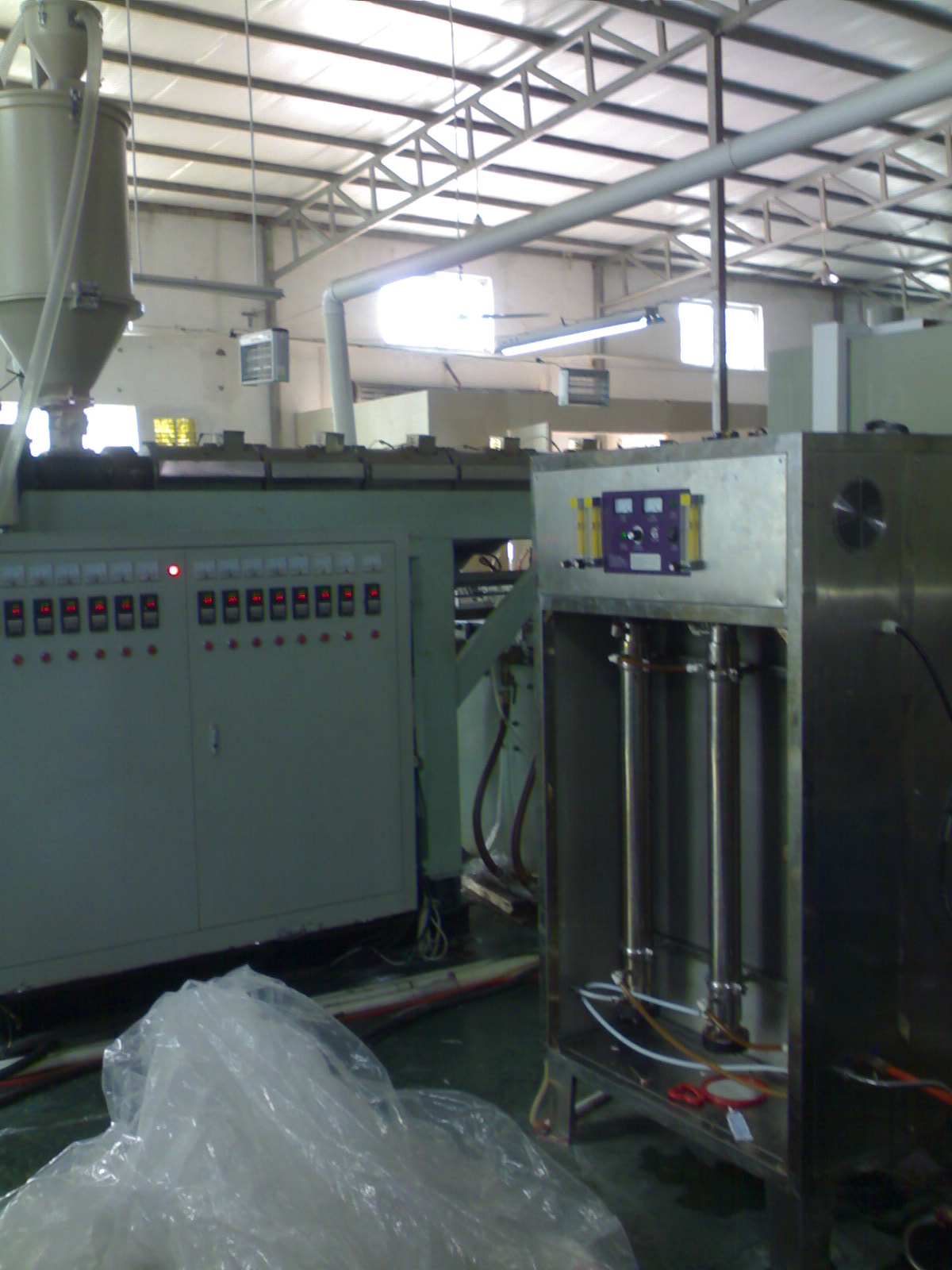

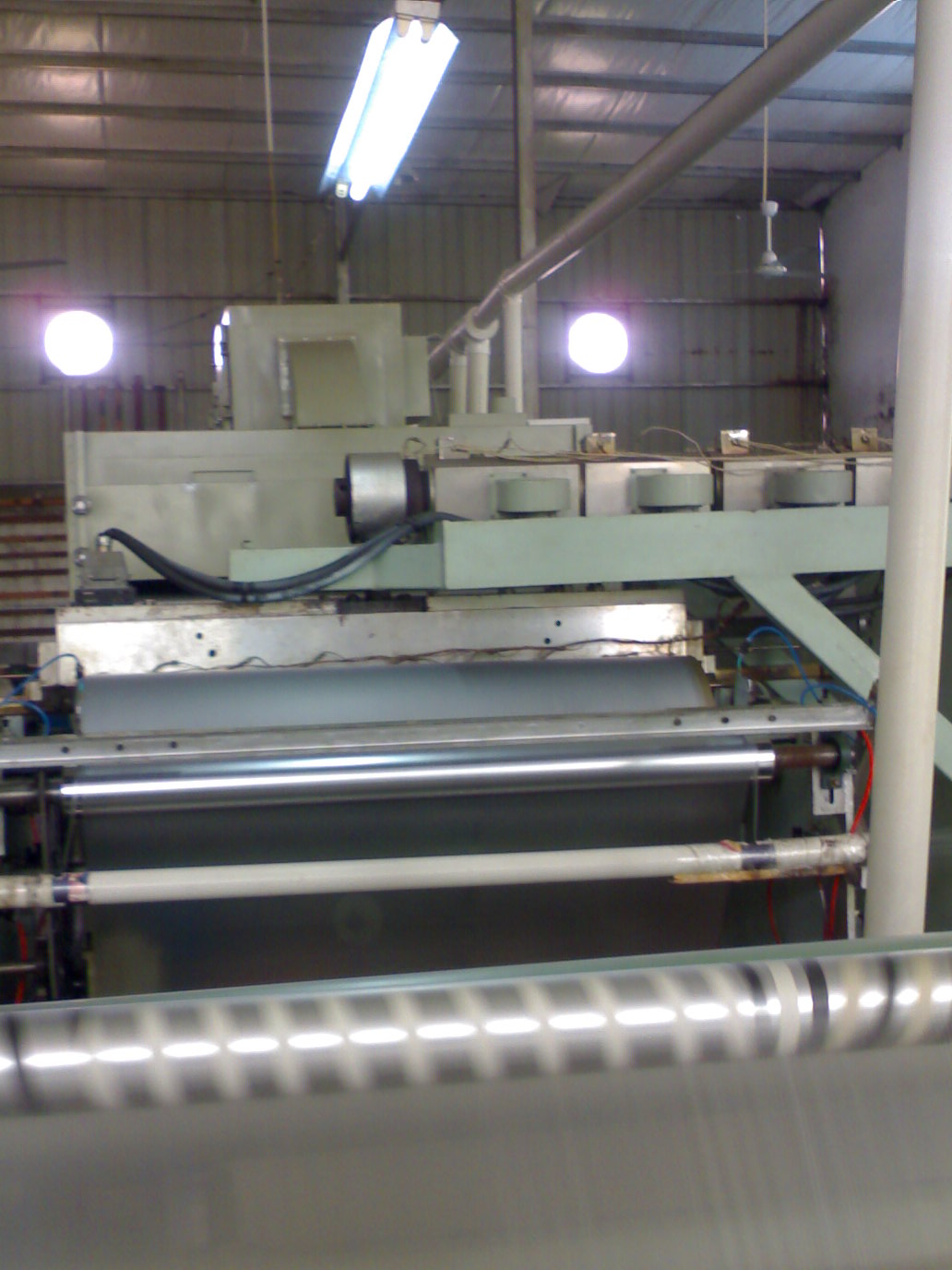

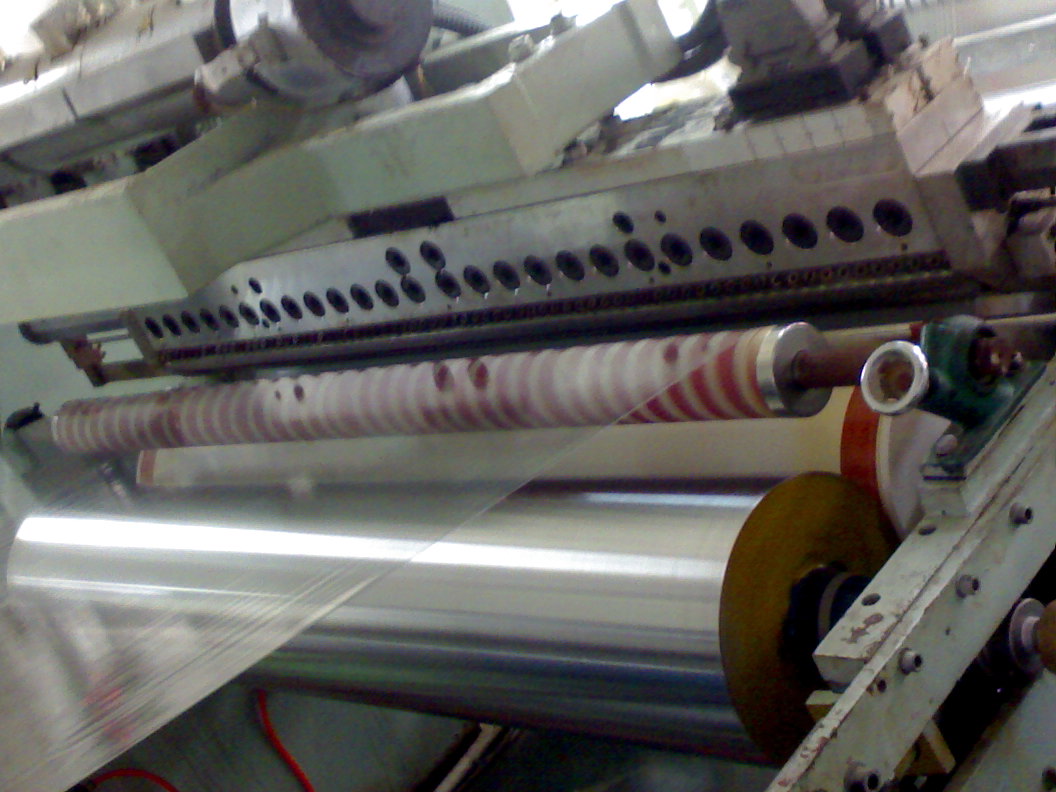

佳環(huán)臭氧發(fā)生器薄膜應(yīng)用現(xiàn)場圖
